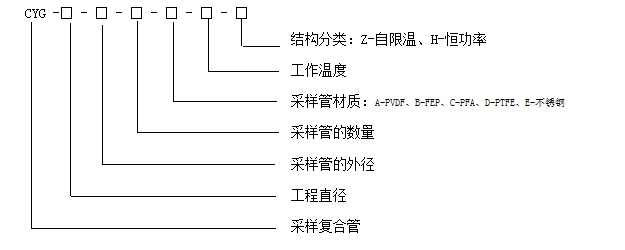

一、产品型号

一、通用技术参数：

1）自控温产品的技术参数

① 电气指标

a、 自控温电热带的标准功率25W/m（10℃时的输出功率）

b、 额定电压：220VAC

c、最大加热长度80～100m

d、配备断路器电流值32A～40A

e、 伴热系统一个回路

② 热工指标

a、 在-20℃环境温度，15m/s风速情况下，管内保持温度40～50℃。

b、采样管可耐各种酸、碱介质腐蚀，耐压强度1.0Mpa不泄漏。

c、 采样管可在<80℃温度下长期工作。

③ 安装指标

a、复合管的最小曲率半径0.5m

b、最大连续长度80～100m

c、最低安装温度-10℃（在-30℃～-40℃时采取适当措施）

d、 最小固定距离：垂直方向5m，水平方向2m

注：施工时严禁扭曲及地面拖行，管头护套只允许在安装接点时拆开。

2）并联式恒功率产品的技术参数

① 电气指标

a、并联式恒功率电热带的标准功率30W/m

b、 额定电压：220VAC

c、 最大加热长度100～150m

d、 配备断路器电流值16A～32A

E、 伴热系统一个回路

② 热工指标

a、 在-20℃环境温度，15m/s风速情况下，管内保持温度100～120℃。

b、 采样管可耐各种酸、碱介质腐蚀，耐压强度1.0Mpa不泄漏。

c、 采样管可在<150℃温度下长期工作。

③ 安装指标

a、 复合管的最小曲率半径0.5m

b、 最大连续长度100～150m

c、 最低安装温度-10℃（在-30℃～-40℃时采取适当措施）

d、 最小固定距离：垂直方向5m，水平方向2m

注：施工时严禁扭曲及地面拖行，管头护套只允许在安装接点时拆开；

三、结构原理

1、采样系统：可组合多种类型、材质的采样管：Teflon PFA、FEP、PE、尼龙610、12、铜管、316SS、304SS等。

2、热工系统：高效绝热、阻燃和质轻的保温层; 自动控温的自控温电热带或并联式恒功率电热带。

3、电系统：可配备仪表信号电缆、补偿电缆和控制电缆满足仪表显示监控用。

4、安全系统：适应不同的工艺条件，将各系统用铝箔或金属丝网屏蔽隔离，达到防火安全，防静电、电磁屏蔽的作用，有的加防水膜和增强阻燃、防紫外线的护套。多元系统的组合，集多功能于一体，使繁杂的工程简捷化。 对于远程工作和系统的远程诊断起到良好的保障作用。 伴热系统使管内气体不冷凝，保持在露点以上测量，故测量精度可以得到保证,为中央集中控制计算机化创造了条件；增强外护套可以防止交叉或因其它因素的损坏。

四、应用范围

适用于在原油、成品油、天然气、加油站、石化企业的油田、采油厂、炼油厂、化工厂、电厂、油库、加油站、输油(气)等满足其易燃、腐蚀、高温高压恶劣环境下的在线环保烟气检测，采样检测
